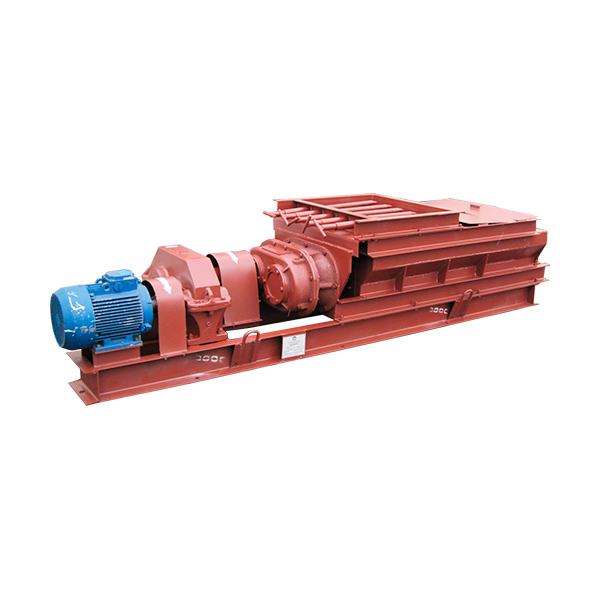

Особенности дробилки ВДП-15
Измельчение каменного и бурого угля, а также других горных пород происходит в ВДП-15 путем взаимодействия глыб друг с другом. В дробилке создаются условия, при которых большие куски пород растираются, раздавливаются и раскалываются.
В дробилке ВДП-15 этот процесс происходит благодаря специальной конструкции, в которую входят: корпус, коробка передач, 2 дробящих винта, угледробитель, монтажные детали дробилки, электродвигатель, редуктор.
Основную функцию в ней осуществляют дробящие винты. Они имеют износостойкое покрытие, а угледробитель выполнен, как стальная литая конструкция.
Основное движение передается от электродвигателя посредством коробки передач и редуктора на винты. Винты изготовлены в правом и левом исполнении и имеют переменный шаг. Они осуществляют одновременно две функции — подающую и перемалывающую. Установка винтов в дробилке осуществляется, как соединение с валом коробки передач. С другой стороны базовой поверхностью им служат шариковые подшипники.
Упорные подшипники являются для винтов распределителями осевых усилий.
В дробилке предусмотрено предохранение от поломок. Это уравнительная муфта со срезным пальцем, которые защитят агрегат при случайном попадании в уголь металла. Упорная муфта соединяет редуктор и электродвигатель.
Установка коробки передач на корпус осуществляется болтами.
Витки винтов захватывают уголь из бункера и подают в угледробительное устройство.
Специальный штыковой затвор перекрывает поток угля из бункера в случае необходимости ремонта дробилки.
Требования к монтажу дробилки ВДП-15
Установка дробилки ВДП-15 осуществляется у систем углеподачи для котельных, работающих на пару или с использованием водогрейных котлов.
Требования к установке обусловлены габаритными размерами: 3340х1055х745 и весом агрегата — 1500 кг.
Загружать в дробилку уголь кусками более 300 мм запрещено. Подача топлива на дробилку — не более 15 тонн в час. На выходе образуются фракции от 0 до 40 мм.
Чугунный корпус дробилки установлен на раму и имеет откидные съемные крышки.
